产品特性

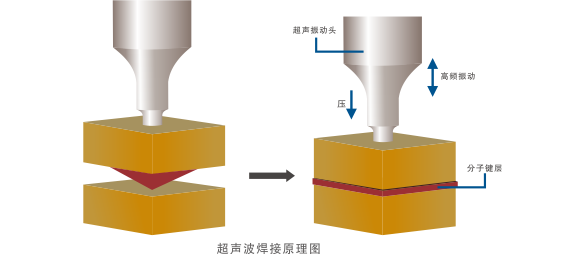

超声波手持式焊接机的原理
超声波作用于热塑性的塑料接触面时，会产生每秒几万
次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声波能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。
塑料材料的超声波焊接在焊缝内产生分子键。在力的作用下，将20kHz，30kHz和35kHz频率下的纵向振动（工具振幅在5µm和50µm之间）引入塑料材料中。超声波振动是通过部件或工具的特殊设计来聚焦的。组件内的这种特定几何形状称为能量导向器。接合区域中的接触点通过能量输入主动成型，以实现弹性变形。接触表面之间以及分子链内部发生的摩擦会产生热量，从而导致材料熔化。
点 焊

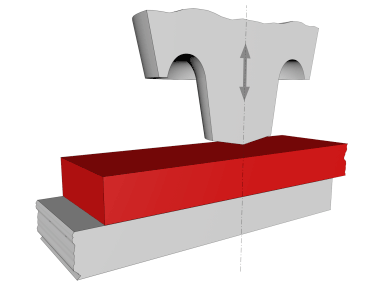

超声波发生器的尖端穿过上部进入下部（如上图所示）。在模制件的收缩面上会产生热量，从而使材料塑化并焊接。排出的塑料向上流动并形成环形凸起。下部的背面基本上没有痕迹。可以通过压紧装置或夹紧装置适当地固定模制品。靠近超声波发生器的模塑件的厚度不应超过8毫米。点焊也可以使用可移动的超声波手工焊接设备 （焊枪）进行。
优点
◆由于不使用粘合剂或溶剂，因此工作环境清洁高效。
◆即时粘合时间对于质量和生产率是有效的。
◆由于附着力强，具有良好的水密性和气密性。（水密性：水不能很好渗透的性能，气密性：不能通过气体的性能）
◆无需预处理和后处理，从而使生产效率提高了一倍。
◆产品的模具结构困难，可以轻松解决。
◆低功耗和半永久性机器寿命，低维护成本。
◆使用方便，产品均匀，提高了质量和生产效率。
◆可以自动和半自动批处理操作。
应用方向
单击下面的链接，了解应用方向
|
应用方向 |
|
|
焊接 |
链接1：固定传感器支架 |
|
链接1：金属嵌入塑料外壳中 |
|
|
链接1：铆接塑料部件 |
|
|
链接1：焊到塑料模制件中 |
|
服务流程
我们所有的超声波设备都有详细的手册，您也可以在页面往下拉找到“资料下载”后下载。而且系统会大部分预先组装和“即插即用”。如果您在设置方面有任何问题，可以随时通过电话或电子邮件等方式联系我们。
参数配置表
|
设备参数 |
||
|
功能（分类） |
手持式焊接机 |
|
|
型号 |
|
|
|
频率 |
20K（其他频率可定制） |
|
|
额定功率 |
100-1200W |
|
|
温度适用 |
室温~60℃ |
|
|
电源 |
|
|
|
超声波发生器 |
尺寸 |
|
|
重量 |
|
|
|
特性 |
|
|
|
振动头尺寸 |
|
|
|
可处理材料 |
|
|
应用场景
